Cum funcționează o elice cu pas controlabil (CPP)?

În sistemele moderne de propulsie marină, CPP-urile au devenit echipamente de bază pentru îmbunătățirea manevrabilității navei și a economiei de combustibil. Spre deosebire de elicele tradiționale cu pas fix (FPP), elice cu pas controlabil sistemele permit navelor să schimbe tracțiunea prin ajustarea unghiului lamei fără a schimba turația motorului principal sau direcția de rotație.

Ce este un CPP?

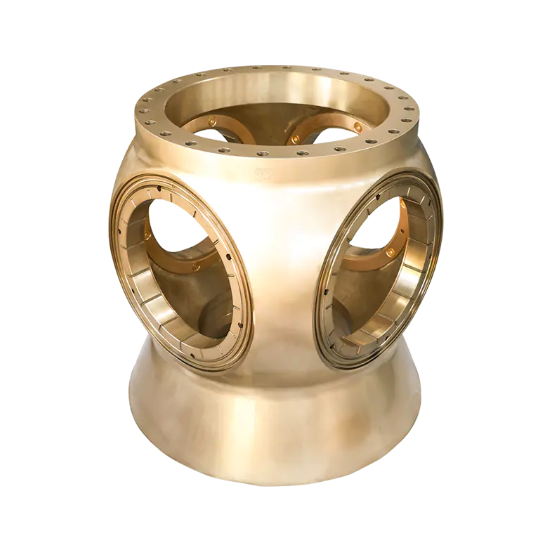

Un CPP este un tip special de unitate de propulsie marină ale cărui pale sunt montate pe un butuc și se pot roti în jurul axei sale. Printr-un mecanism hidraulic sau mecanic complex, echipajul poate modifica „unghiul de pas” al palelor în timp real în funcție de nevoile de navigație.

Cum funcționează un CPP

Miezul unui CPP constă în mecanismul său de schimbare a tonului. Fluxul său de lucru constă de obicei din următorii pași cheie:

1. Intrare de comandă de control

Pârghiile de control de pe punte (punte) emit comenzi pentru schimbarea vitezei sau a direcției. Acest semnal este transmis la unitatea de control hidraulic (HPU) din camera mașinilor.

2. Sistem hidraulic de transmisie

Majoritatea elice cu pas controlabil sistemele folosesc ulei hidraulic ca mediu de putere. Uleiul de înaltă presiune intră într-un cilindru hidraulic situat în interiorul butucului prin arborele tubular al elicei.

3. Schimbarea pasului legaturii mecanice

Pistonul din interiorul cilindrului hidraulic se mișcă odată cu presiunea uleiului, antrenând un mecanism de biela sau glisor în interiorul butucului. Aceste mecanisme sunt conectate la rădăcina palelor, forțând lamele să se rotească sincron în interiorul butucului, modificând astfel pasul:

• Pitch pozitiv: Generează împingere înainte.
• Pasul zero: Elicea se rotește, dar nu generează tracțiune (similar cu neutru).
• Pitch negativ: Generează tracțiune inversă fără a necesita inversarea motorului principal.


Comparație între elice cu pas controlabil (CPP) și elice cu pas fix (FPP)

Manevrabilitate și viteză de răspuns

elice cu pas controlabil sistemele au un avantaj covârșitor în manevrabilitate. Deoarece pot realiza mișcare înainte, oprire și inversă prin schimbarea directă a unghiului lamei, răspunsul dinamic al navei este extrem de rapid. În schimb, elicele cu pas fix necesită oprirea motorului principal înainte de a face marșarier, un proces greoi și consumator de timp.

Eficiența propulsiei și adaptabilitatea

În diferite condiții de navigare (de exemplu, sarcină mare, sarcină ușoară sau vânt în față), elicele cu pas reglabil pot menține propulsia optimă prin ajustarea pasului. Elicele cu pas fix, pe de altă parte, sunt de obicei optimizate pentru o anumită viteză (condiție de proiectare), iar eficiența propulsiei lor scade semnificativ atunci când se abat de la această condiție.

Protecția motorului principal și durata de viață

Navele care folosesc elice cu pas reglabil nu se confruntă cu impacturile frecvente și severe ale inversării, pornirii și opririi, reducând foarte mult uzura componentelor interne ale motorului. Elicele cu pas fix, cu operațiunile lor frecvente de inversare, nu numai că măresc oboseala mecanică, dar impun și cerințe mai mari asupra sistemului de pornire cu aer comprimat.

Complexitatea sistemului și costurile de întreținere

Din punct de vedere structural, elicele cu pas fix, fiind turnate integral sau pur și simplu asamblate, sunt foarte robuste și nu necesită aproape nicio întreținere. Cu toate acestea, elicele cu pas reglabil integrează sisteme hidraulice, pistoane și mecanisme de legătură, rezultând o complexitate mai mare a sistemului. Aceasta înseamnă că costul inițial de instalare al unui CPP este mai mare și că în timpul funcționării ulterioare este necesară întreținerea profesională regulată a etanșărilor butucului și a calității uleiului hidraulic.

De ce să alegeți o elice cu pas reglabil?

• Manevrabilitate superioară: CPP-urile sunt potrivite în special pentru navele care necesită schimbări frecvente de viteză și manevre de acostare/de acostare, cum ar fi remorcherele, feriboturile și navele de dragare.


• Economie de energie și reducerea emisiilor: Prin optimizarea potrivirii pasului și vitezei (modul de control al articulației), elicea cu pas controlabil permite motorului principal să funcționeze întotdeauna în intervalul optim de consum de combustibil.


• Suport pentru generatoare cu ax: Deoarece viteza elicei poate rămâne constantă, motorul principal poate încă antrena un generator antrenat de arbore pentru a oferi o frecvență de putere stabilă atunci când nava își schimbă viteza.



elicea cu pas controlabil, cu flexibilitatea lor ridicată și capabilitățile excelente de potrivire a puterii, au devenit soluția de propulsie preferată pentru navele moderne de dimensiuni medii și mari. Deși cerințele lor inițiale de investiție și întreținere sunt mai mari decât elicele tradiționale, performanța lor în siguranța navigației și beneficiile economice pe termen lung sunt de neînlocuit.
