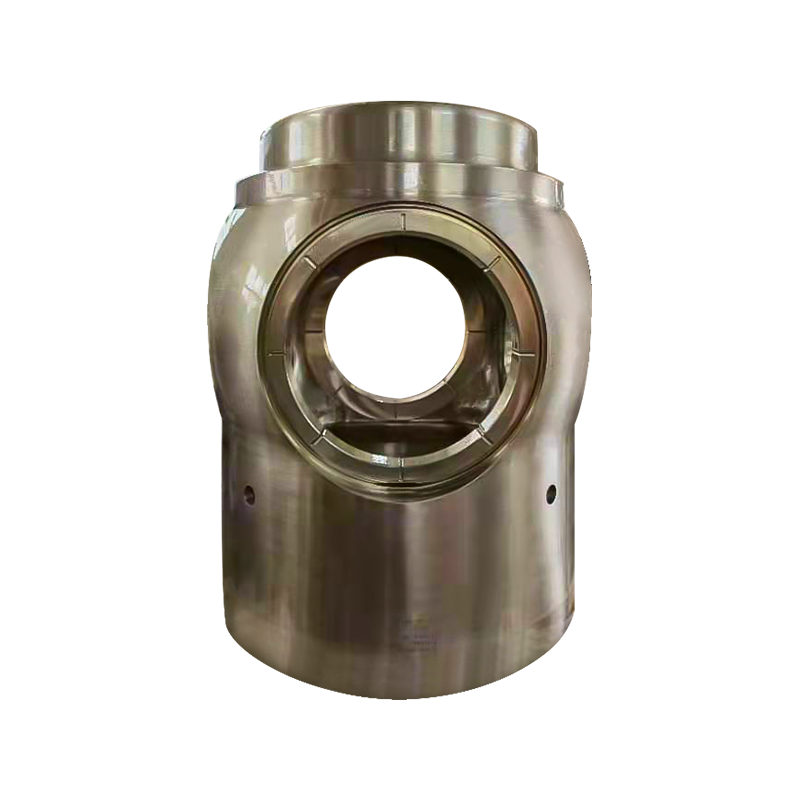

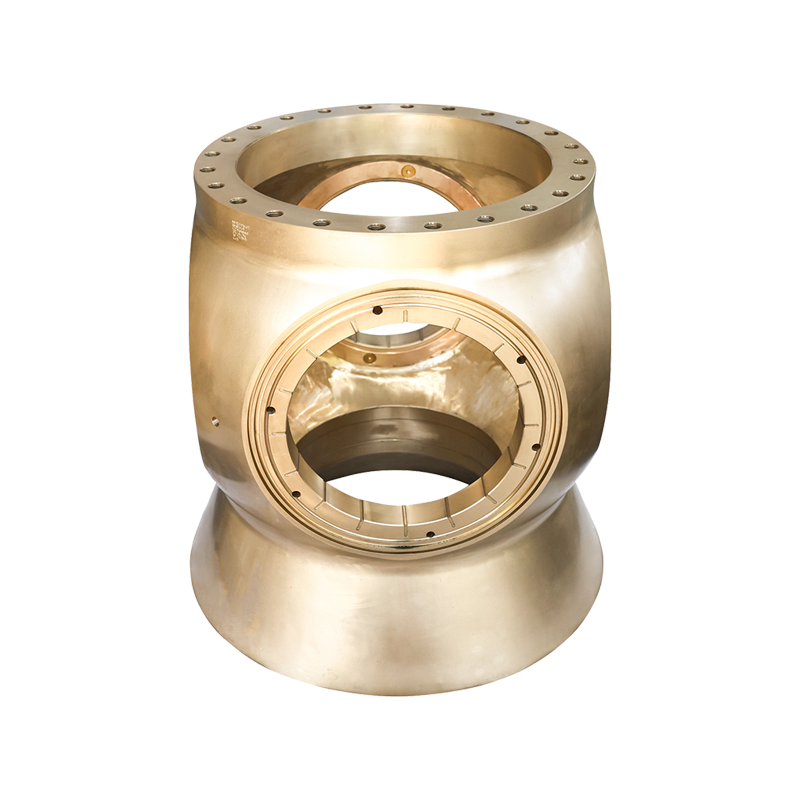

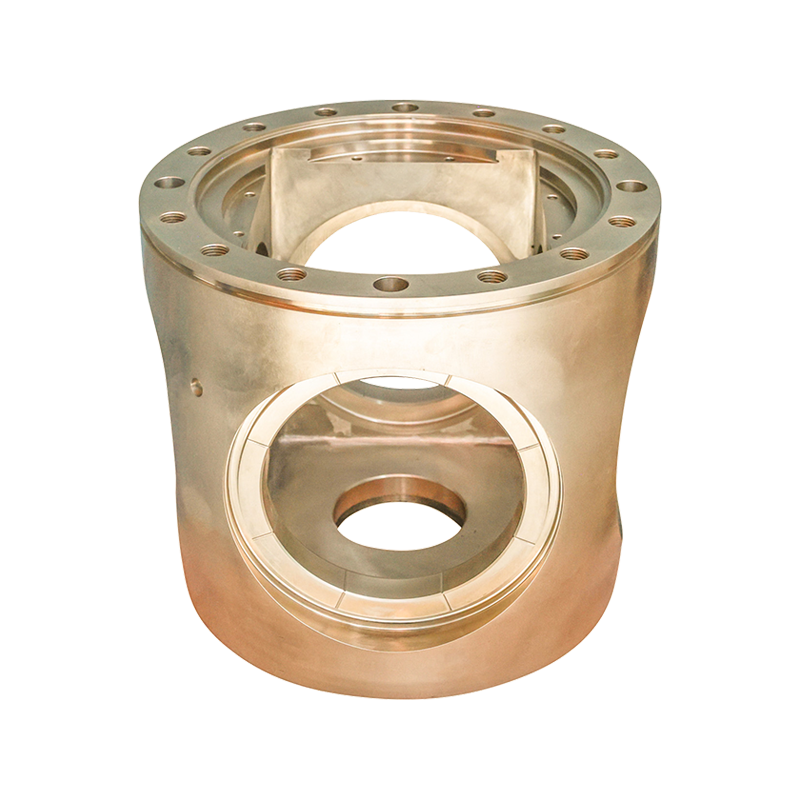

Hub CPP marin

În sistemul de elice cu pas controlabil, Hub CPP este o componentă cheie care conectează lamele și sistemul de transmisie a puterii și îndeplinește funcțiile de bază de reglare a unghiului lamei, transmisia puterii și stabilitatea sistemului. Precizia și performanța sa de proiectare determină în mod direct viteza de răspuns, nivelul de eficiență energetică și fiabilitatea de funcționare a sistemului CPP și este „centrul nervos” al sistemului de propulsie a navei.

Hub-ul CPP are o structură complexă și sofisticată și integrează în interior un mecanism de reglare a distanței, un sistem de etanșare și componente de transmisie a puterii, compuse în principal din următoarele părți:
Mecanismul de reglare a distanței: componenta centrală include un piston hidraulic, biela, arbore excentric și glisor. Pistonul se mișcă prin presiunea uleiului hidraulic, iar arborele excentric este antrenat să se rotească prin tija de legătură și, în cele din urmă, lama se rotește în jurul axei pentru a regla pasul. De exemplu, Zhenjiang Jinye Propeller Co., Ltd. folosește un mecanism de legătură de prelucrare de înaltă precizie în produsele sale CPP pentru a se asigura că eroarea de ajustare a unghiului lamei este controlată cu ±0,1°.
Sistem de etanșare: Datorită mediului de apă de mare pe termen lung, mai multe etanșări mecanice (cum ar fi garnituri de ulei schelet, inele O) trebuie să fie echipate la ambele capete ale hub-ului pentru a preveni infiltrarea apei de mare în interior și contaminarea uleiului hidraulic, evitând în același timp scurgerea uleiului hidraulic și cauzarea poluării marine.
Ansamblu de transmisie a puterii: include o structură a manșonului, rulmentului și canalului de cheie, care este responsabilă de transmiterea cuplului mașinii principale de la arborele de transmisie la lamă în timp ce suportă sarcinile radiale și axiale generate de rotația lamei.

Flux de lucru: Când podul emite o comandă de reglare a distanței, stația de pompare hidraulică scoate ulei sub presiune în cilindrul de ulei din butuc, împingând pistonul să se miște axial și transformând mișcarea liniară în mișcarea de rotație a lamei prin mecanismul bielei, schimbând astfel pasul. Intervalul de reglare a pasului este de obicei de la -30° (inversare) la 30° (direcțional), permițând schimbări continue și neîntrerupte ale forței.

Reglare precisă a distanței, adaptată la mai multe condiții de lucru
Ca o componentă de control direct a unghiului lamei, hub-ul CPP poate comuta pasul de la înainte la înapoi în 0,5-2 secunde, fără a schimba direcția principală, îmbunătățind considerabil flexibilitatea de control a navei. De exemplu, în operarea cu remorcher, reglarea rapidă a distanței a Hub-ului poate porni și opri instantaneu și se poate deplasa pe orizontală și se potrivește cu precizie cu reglarea posturii navei remorcate.
Transmiterea eficientă a puterii și reducerea consumului de energie
Eficiența de transmisie a puterii Hub trebuie menținută peste 95%, iar coeficientul de frecare al rulmenților săi interni și designul concentricității sistemului arborelui afectează direct pierderea de energie. Zhenjiang Jinye îmbunătățește eficiența transmisiei de putere prin optimizarea structurii interne a Hub-ului (cum ar fi folosirea rulmenților cu role în loc de rulmenți de alunecare), ajutând navele să reducă consumul de combustibil pe unitatea de kilometraj.

Etanșare și protecție pentru a se adapta la medii dure
Pulverizarea salină, nămolul și temperaturile scăzute din mediul marin pot eroda Hub-ul, astfel încât carcasa acestuia este de obicei realizată din bronz nichel-aluminiu rezistent la coroziune sau fontă de înaltă rezistență. Sistemul de etanșare intern trebuie să treacă teste de presiune de peste 10 bar pentru a asigura funcționarea fiabilă pe termen lung în mări adânci sau în ape foarte poluate.
Sistem compatibil, control inteligent integrat
Modernul CPP Hub poate fi conectat cu sistemul de management al puterii navei (PMS) și poate monitoriza unghiul palei, presiunea uleiului și temperatura în timp real prin intermediul senzorilor și poate optimiza automat pasul pe baza datelor precum viteza și sarcina. De exemplu, în timpul navigării pasagerilor și ruletei cu role, sistemul poate ajusta automat pasul în funcție de panta rutei, astfel încât mașina gazdă să funcționeze întotdeauna în cele mai bune condiții de lucru.

Designul CPP Hub trebuie să fie personalizat în funcție de scenariul de funcționare al navei pentru a răspunde diferitelor nevoi de energie și presiuni ale mediului:
Nave de inginerie maritimă (cum ar fi navele de aprovizionare cu platforme de foraj): necesită o poziționare precisă frecventă și la viteză redusă. Mecanismul de reglare a distanței al Hub-ului trebuie să aibă capabilități de reglare fină de înaltă frecvență. Acestea sunt de obicei echipate cu un sistem servo-hidraulic pentru a realiza o reglare a unghiului de nivel de 0,1° pentru a se asigura că nava își menține o atitudine stabilă în vânt și valuri.
Nave comerciale mari (cum ar fi nave-containere și cisterne): Concentrați-vă pe eficiența energetică și fiabilitatea. Butucul adoptă un design cu diametru mare (parțial până la 3-5 metri) și este fabricat din aliaje de înaltă rezistență pentru a rezista la sarcini continue sub o forță de zece mii de tone, reducând în același timp rezistența la curgerea apei printr-o carcasă raționalizată.

Nave speciale (cum ar fi spărgătoare de gheață, nave de cercetare științifică): în fața unor medii extreme, cum ar fi temperatura scăzută și impactul cu gheața, sistemul de etanșare al Hub trebuie să fie realizat din material cauciuc rezistent la temperaturi scăzute, carcasa mărește acoperirea rezistentă la uzură, iar proiectarea spațiului mecanismului de reglare a distanței ține cont de contracția la temperaturi scăzute pentru a evita blocarea componentelor.
Nave interioare (cum ar fi feriboturile și navele de marfă): Datorită căilor navigabile puțin adânci și a multor nămol și nisip, Huburile trebuie să fie echipate cu dispozitive de filtrare anti-nămol, iar rulmenții sunt auto-lubrifiați pentru a reduce defecțiunile cauzate de uzura nămolului și nisipului.
Luând ca exemplu practica lui Zhenjiang Jinye, este un hub CPP personalizat de o navă de cercetare științifică polară. Prin testul de temperatură scăzută -40℃, sistemul de etanșare poate rezista la presiunea instantanee de 15MPa cauzată de impactul gheții, satisfacând nevoile de operare în medii extreme.

Odată cu îmbunătățirea transportului ecologic și a informațiilor, evoluția tehnologică a CPP Hub are trei direcții majore:
Inovație materială
Noi materiale compozite (cum ar fi rășina armată cu fibră de carbon) au început să fie utilizate în carcasele Hub, ceea ce reduce greutatea cu mai mult de 30% în comparație cu materialele metalice tradiționale și are, de asemenea, o rezistență mai bună la coroziune; rulmenții interni sunt din acoperire ceramică, iar coeficientul de frecare este redus cu 50%, prelungind durata de viață la mai mult de 20.000 de ore.
Diagnosticare inteligentă și întreținere de predicție
Integrați senzori de vibrații, senzori de temperatură și senzori de presiune a uleiului pentru a analiza starea de funcționare a Hub-ului în timp real prin calcule de margine și avertizare în avans a potențialelor defecte. De exemplu, atunci când este detectată o creștere anormală a temperaturii lagărului, sistemul poate regla automat debitul de ulei hidraulic pentru răcire și poate trimite echipajului instrucțiunile de întreținere.

Design integrat
Mecanism integrat de reglare a distanței cu stații de pompare hidraulice pentru a reduce conexiunile conductelor și a reduce riscurile de scurgere; în același timp, tehnologia de imprimare 3D este utilizată pentru a fabrica structuri interne complexe, reducând numărul de piese Hub cu 40% și îmbunătățind eficiența asamblarii cu 50%.
Companii precum Zhenjiang Jinye au făcut planuri în aceste domenii. Hub-ul inteligent CPP lansat în 2024 a fost conectat la sistemul digital geamăn al navei, care poate îmbunătăți și mai mult eficiența promovării prin simulare virtuală.

Fiind „creierul” elicei cu pas reglabil, dezvoltarea tehnologică a CPP Hub trece prin procesul de modernizare a sistemelor de propulsie a navei de la control mecanic la colaborare inteligentă. Judecând după practicile producătorilor precum Zhenjiang Jinye, procesarea de înaltă precizie, designul personalizat și integrarea inteligentă reprezintă competitivitatea de bază a CPP Hub. În viitor, odată cu îmbunătățirea standardelor navelor verzi, CPP Hub cu eficiență ridicată, consum redus și funcții de diagnosticare inteligentă va deveni curentul principal, oferind suport cheie pentru transformarea cu emisii scăzute de carbon a industriei de transport maritim.
