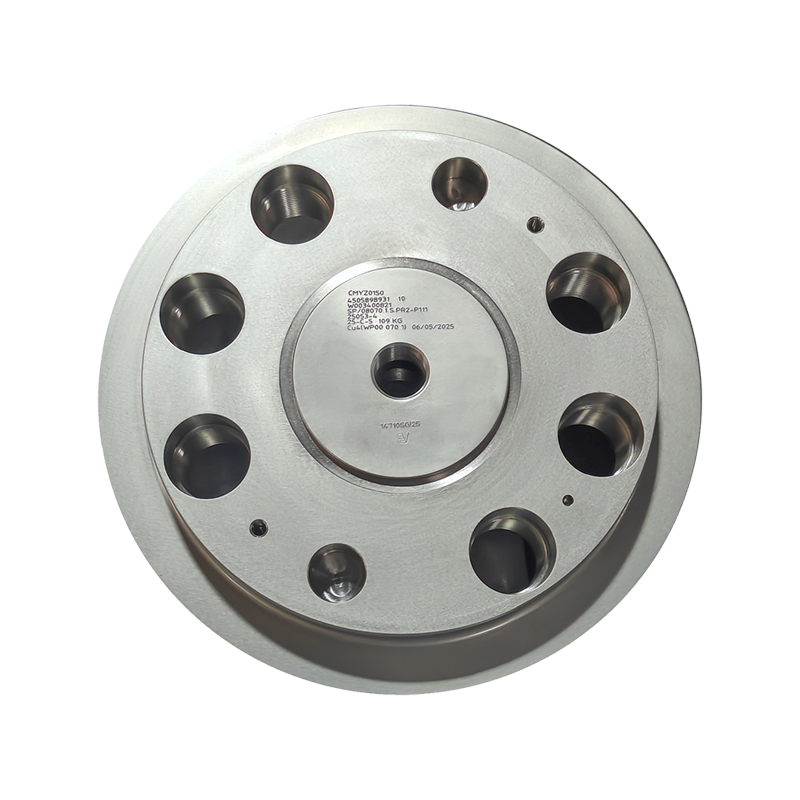

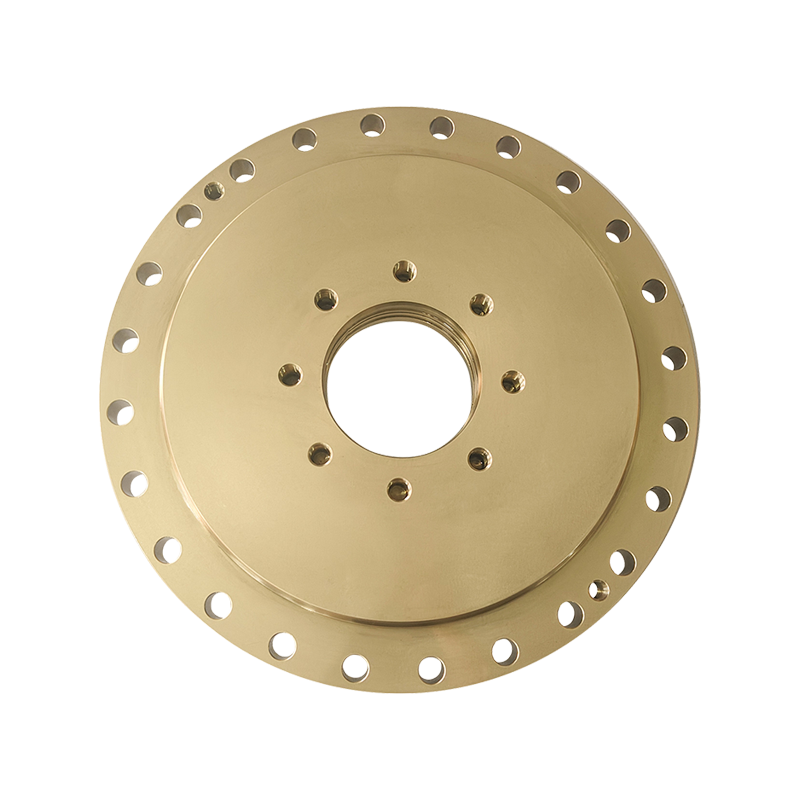

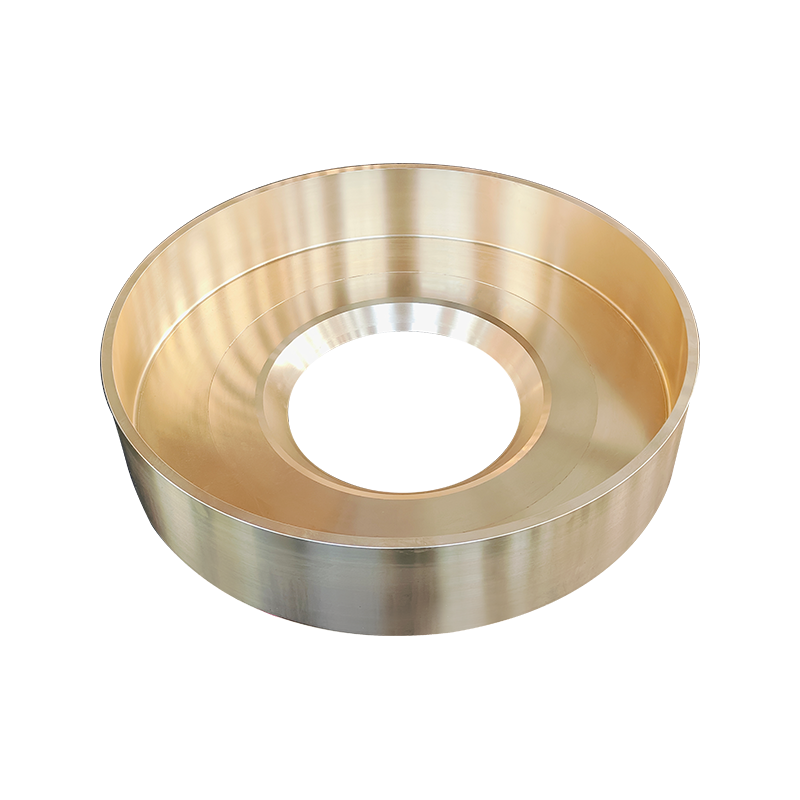

Capac flanșă a elicei

1. Structura și funcțiile capacului flanșului elicei
Flanșa elicei (Flanșa elicei) este o componentă cheie care conectează butucul elicei și arborele de transmisie. Realizează o legătură rigidă între cele două prin șuruburi și este o „punte” care transmite puterea de la arborele de transmisie la elice. Capacul flanșei este o componentă de protecție care acoperă această parte de conectare, compusă în principal din următoarele părți:
Corpul plăcii de acoperire: de obicei realizat din fontă, oțel turnat sau material aliaj de înaltă rezistență, forma se potrivește cu flanșa (în cea mai mare parte rotundă sau pătrată) și are o anumită grosime pentru a rezista la impactul extern.
Componente de etanșare: Partea interioară a plăcii de acoperire poate fi echipată cu inele de etanșare sau garnituri de cauciuc pentru a preveni intrarea apei de mare, a noroiului și a resturilor în golul de conectare a flanșei și pentru a evita ruginirea șuruburilor sau slăbirea conexiunii.
Structură fixă: conectată la flanșa sau carcasa arborelui de transmisie prin șuruburi sau cleme pentru a se asigura că placa de acoperire nu cade în timpul navigației de mare viteză a navei sau în condiții maritime complexe.
Funcțiile sale de bază se concentrează pe două aspecte: protecție și protecție:
Anti-poluare și coroziune: Izolați eroziunea conexiunilor flanșelor de apă de mare, pulverizare de sare, plancton etc., preveniți ruginirea șuruburilor și defectarea filetului și evitați întreruperea transmisiei de putere cauzată de coroziune.
Impact antidistructiv: atunci când o navă navighează sau acostează, blochează impactul direct al obiectelor plutitoare în apă (cum ar fi blocuri de lemn, pietriș) sau instalațiile de andocare pe flanșă, protejând șuruburile de conectare și planul flanșei de deteriorare.
Reduceți interferența cu fluxul de apă: Unele capace optimizate ale flanșei adoptă o structură raționalizată, care poate reduce turbulența fluxului de apă în partea flanșă, poate reduce rezistența la apă și poate îmbunătăți indirect eficiența propulsiei.
Întreținere ușoară: Unele capace detașabile ale flanșei oferă acces comod la verificări regulate ale stării conexiunii flanșei (cum ar fi strângerea șuruburilor, condițiile de uzură), iar întreținerea de bază este efectuată fără a demonta întreaga elice.

2. Diferențele de proiectare în diferite scenarii
Designul de Capac pentru flanșă pentru elice va prezenta diferențe semnificative în funcție de tipul de navă, mediul de navigație și specificațiile elicei:
Nave comerciale mari (cum ar fi nave-containere și cisterne):
Flanșa are o dimensiune mare (adesea mai mult de 1 metru în diametru). Capacul flanșei trebuie să fie din oțel turnat de înaltă rezistență pentru a rezista la impactul presiunii mari de adâncime și al debitului puternic de apă. Componentele de etanșare sunt fabricate în mare parte din materiale fluoroelastice rezistente la ulei și la coroziune în apă de mare pentru a se asigura că nu îmbătrânesc în timpul navigației pe termen lung.
Nave interioare (cum ar fi nave de marfă, feriboturi):
Există o mulțime de nămol și plante acvatice în mediul de navigație. Capacul flanșei este de obicei proiectat cu o structură anti-înfășurare (cum ar fi suprafețe netede, margini înclinate) pentru a împiedica plantele acvatice să învelească flanșa și să provoace creșterea rezistenței. În același timp, mici găuri de drenaj pot fi deschise în partea de jos a plăcii de acoperire pentru a preveni nămolul.
Nave speciale (cum ar fi spărgătoare de gheață, nave de inginerie marină):
Confruntat cu condiții extreme, cum ar fi impactul cu gheața și condițiile complexe ale mării, capacul flanșei va adopta un design îngroșat și chiar va adăuga nervuri de întărire. Materialul este actualizat la aliaje cu rezistență excelentă la temperaturi scăzute (cum ar fi oțelul cu nichel), asigurându-se că nu este casant la temperaturi scăzute și are o rezistență mai puternică la impact.
Nave de mare viteză (cum ar fi bărci cu motor, nave de pasageri):
Concentrându-se pe mecanica fluidelor, capacele de flanșă adoptă în mare parte modele bionice simplificate (cum ar fi imitarea curbelor corpului peștilor) pentru a reduce rezistența la curgerea apei. În același timp, aplicarea materialelor ușoare (cum ar fi aliajele de aluminiu) poate reduce greutatea totală și poate crește viteza.

3. Adaptare la standardele de fabricație a navelor
Ca o componentă de protecție a sistemului de alimentare al unei nave, producția de acoperire cu flanș pentru elice trebuie să respecte specificațiile Organizației Maritime Internaționale (IMO) și ale diferitelor societăți de clasificare (cum ar fi CCS, ABS, BV, KR etc.). Standardele de bază includ:
Rezistența la coroziune a materialului: Trebuie să treacă testul de pulverizare cu sare (de obicei necesar pentru mai mult de 500 de ore fără rugină evidentă) pentru a se asigura că durata de viață a acestuia nu este mai mică de 5 ani în mediile marine.
Rezistență structurală: trebuie să reziste la o anumită sarcină de impact (cum ar fi o forță de impact instantanee de 10 kN) fără deformare sau rupere. Rezistența conexiunii dintre placa de acoperire și flanșă trebuie să treacă un test de vibrație (simulând vibrația continuă în timpul navigației navei).
Performanță de etanșare: Păstrați-o la presiunea apei de 0,5 MPa timp de 30 de minute fără scurgeri, împiedicând apa de mare să intre în racordul flanșei.
Luând ca exemplu întreprinderile profesionale, cum ar fi Zhenjiang Jinye Propeller Co., Ltd., atunci când produc piese de susținere a elicei, acestea vor proiecta capacul flanșei, elicea și flanșa ca un sistem integral pentru a asigura corectitudinea dimensională (cum ar fi decalajul dintre placa de acoperire și flanșă este controlat cu 0,5 mm) și vor trece compatibilitatea sistemului de clasificare cu întreaga societate de certificare.

4. Puncte de întreținere și înlocuire
Pentru a vă asigura că capacul flanșului elicei continuă să funcționeze eficient, la întreținerea zilnică trebuie acordată atenție următoarelor puncte:
Inspecție regulată: Verificați dacă șuruburile de fixare a plăcii de acoperire sunt slăbite și dacă sigiliile sunt îmbătrânite sau deteriorate la fiecare 3-6 luni (sau în funcție de ciclul de întreținere al navei). Dacă inelul de cauciuc este întărit sau crăpat, acesta trebuie înlocuit la timp.
Curățarea și îndepărtarea ruginii: Îndepărtați organismele marine și nămolul atașat la suprafața plăcii de acoperire, șlefuiți rugina de pe corpul plăcii de acoperire și aplicați vopsea antirugină pentru a prelungi durata de viață.
Verificarea adaptabilității: atunci când înlocuiți capacul flanșei, este necesar să vă asigurați că dimensiunea și materialul noii plăci de acoperire se potrivesc cu flanșa originală pentru a evita defecțiunea etanșării sau rezistența crescută la curgerea apei din cauza deviației dimensionale.
